Spazio ben utilizzato
Una macchina per due operazioni. Piatto maggiorato e carrelli lunghi ampliano le possibilità di lavorazione.
Serie TP · 100% Made in Italy
Combinate taglia e piega
Macchine combinate per tagliare e piegare il ferro da cemento armato in un’unica postazione. La serie TP comprende TP 25/32, TP 32/36 e TP 40/46, con riduttore e braccio di taglio in ghisa sferoidale. Le tabelle distinguono capacità di taglio e capacità di piega per ciascun modello.
Richiedi informazioniTP 25/32TP 32/36TP 40/46Modelli
Ø 32 mmTaglio massimoTP 40/46 · 1 barra · 65 kg/mm²
Ø 38 mmPiega massimaTP 40/46 · 1 barra · 65 kg/mm²
Capacità massime della gamma. Consulta i valori del singolo modello nelle tabelle.
Confronta i dati tecnici
1 / 4
Dentro la macchina
Taglio e piega in una macchina
Progettata per durare
Ingranaggi e pignoni in acciaio temprato lavorano in bagno d’olio. Motori autofrenanti di produzione italiana.
Attrezzata per la piega
Perno quadro, perno piegastaffe, perni portabussola e bussole dedicate sostengono il tondo e impostano il raggio di piegatura.
Scegli la tua configurazione
Modelli e dati tecnici
| Modello | Alimentazione | Motore (kW) | Dimensioni (cm) | Peso (kg) |
|---|---|---|---|---|
| TP 25/32 | 1ph / 3ph | 2,2 | 80 × 100 × 83 | 342 |
| TP 32/36 | 1ph / 3ph | 3 | 90 × 107 × 85 | 440 |
| TP 40/46 | 3ph | 4 | 105 × 120 × 90 | 623 |
Capacità di taglio e piega
Diametri in mm, in funzione della resistenza dell’acciaio e del numero di barre lavorate insieme.
Su schermi piccoli, scorri la tabella lateralmente per confrontare tutti i valori.
| Modello | Lavorazione | Resistenza dell’acciaio: 65 kg/mm² | Resistenza dell’acciaio: 85 kg/mm² | ||||
|---|---|---|---|---|---|---|---|
| 1 barra | 2 barre | 3 barre | 1 barra | 2 barre | 3 barre | ||
| TP 25/32 | Taglio | Ø 24 | Ø 18 | Ø 14 | Ø 22 | Ø 16 | Ø 12 |
| Piega | Ø 28 | Ø 20 | Ø 16 | Ø 26 | Ø 18 | Ø 14 | |
| TP 32/36 | Taglio | Ø 28 | Ø 20 | Ø 16 | Ø 25 | Ø 16 | Ø 14 |
| Piega | Ø 34 | Ø 24 | Ø 20 | Ø 32 | Ø 22 | Ø 18 | |
| TP 40/46 | Taglio | Ø 32 | Ø 22 | Ø 18 | Ø 30 | Ø 20 | Ø 16 |
| Piega | Ø 38 | Ø 28 | Ø 22 | Ø 36 | Ø 25 | Ø 20 | |
Valori metrici della tabella originale TORO. Conferma sempre la capacità e la configurazione con il produttore.
Incluso con la macchina
La dotazione di serie
Componenti, utensili e comandi previsti per la tua TORO. Le differenze tra versioni CE ed extra CE sono indicate qui sotto.
Di serie

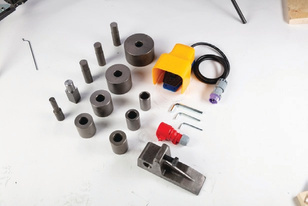

Perni, bussole e comandi
1 perno quadro, 1 perno piegastaffe, 1 riscontro, 1 pedaliera e un set di chiavi a brugola. Quantità dei perni portabussola e diametri delle bussole variano secondo il modello: vedi la tabella sotto.
Di serie
Due lame, quattro taglienti
Due lame in acciaio al silicio forgiato, ciascuna con quattro taglienti utilizzabili.
Di serie
Carrelli lunghi per doppia piega
Carrelli di contrasto allungati per eseguire la doppia piega e sostenere le diverse configurazioni di lavoro.
Di serie CE · Optional extra CE

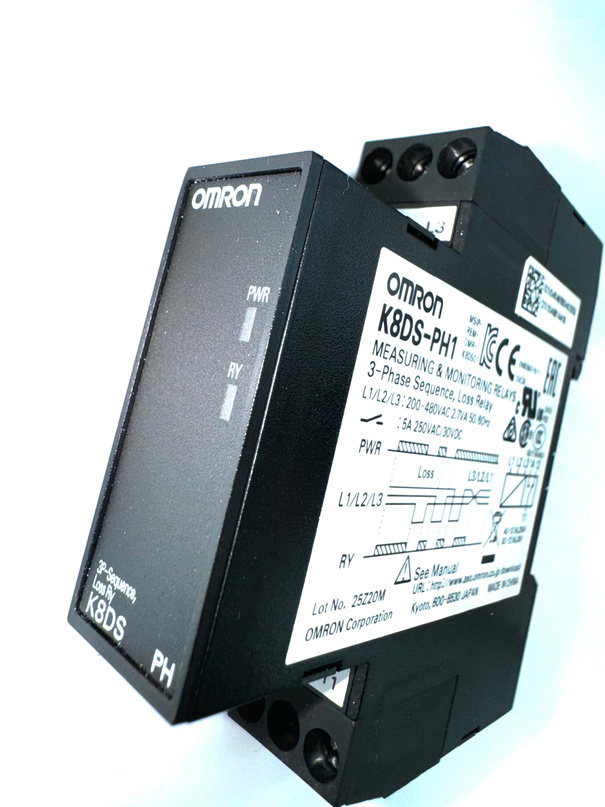

Relè controllo fasi
Solo versioni trifase: controlla presenza e sequenza delle fasi. Di serie sulle macchine CE, optional sulle versioni extra CE.
Bussole incluse, modello per modello
La foto del set è illustrativa. Quantità e diametri della dotazione standard sono quelli elencati per ciascun modello.
| Modello | Perni portabussola (n.) | Bussole (n.) | Ø bussole incluse (mm) | Ø piatto (mm) |
|---|---|---|---|---|
| TP 25/32 | 3 | 5 | Ø 50 / Ø 60 / Ø 70 / Ø 80 / Ø 95 | Ø 335 |
| TP 32/36 | 3 | 6 | Ø 50 / Ø 60 / Ø 70 / Ø 80 / Ø 95 / Ø 120 | Ø 395 |
| TP 40/46 | 3 | 7 | Ø 50 / Ø 60 / Ø 70 / Ø 80 / Ø 95 / Ø 120 / Ø 150 | Ø 460 |
Completa la postazione
Gli accessori
Per la tua macchina
OptionalPiega e staffeUnique 2 in 1
Attrezzo piegastaffe e misuratore in un solo accessorio. Lavora barre fino a Ø 16 mm e permette di realizzare più staffe contemporaneamente, con due fermi mobili per impostare i lati.
Per:PiegaferroCombinate
Dettagli e compatibilità

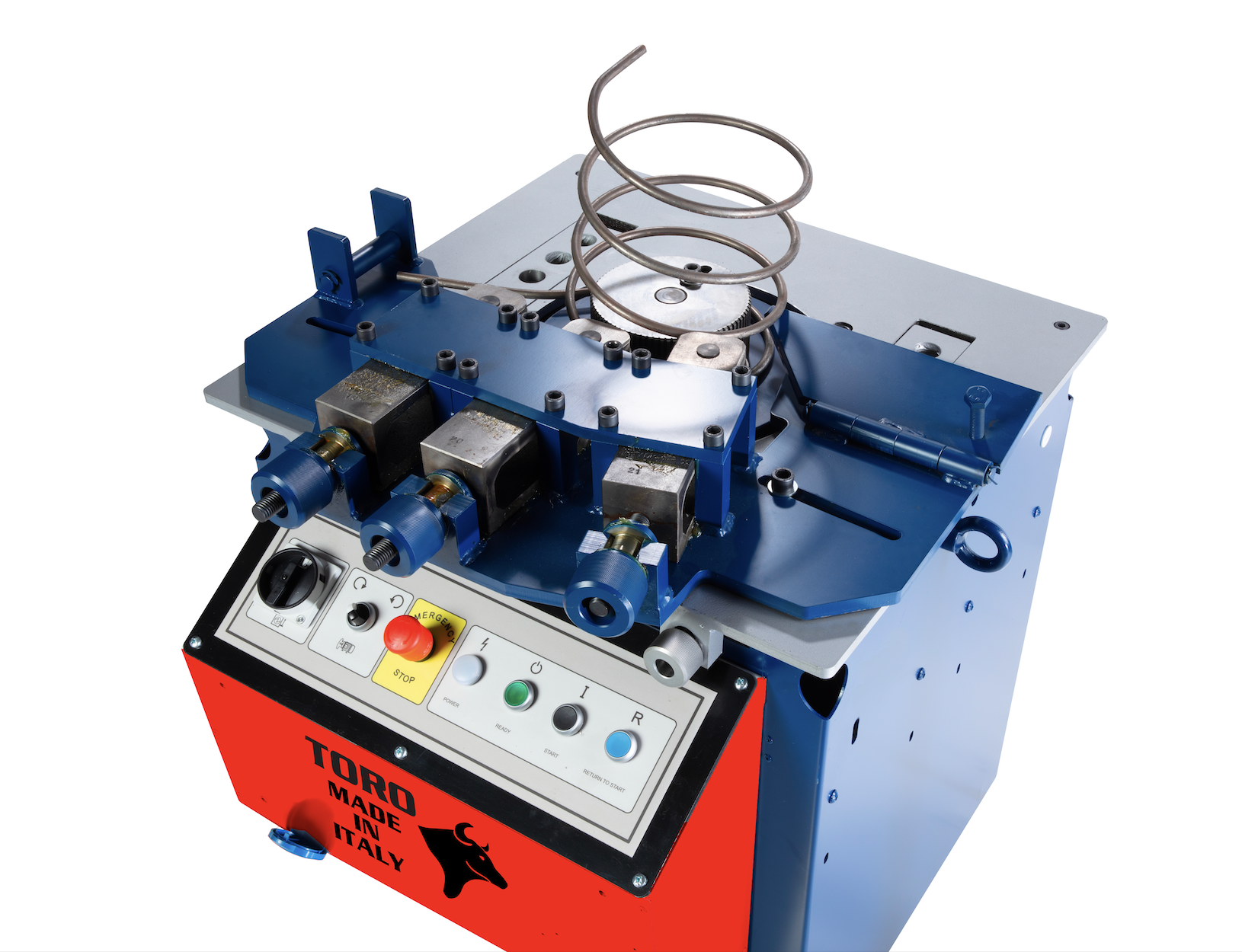

OptionalProduzione di spiraliAttrezzo per spirali
Per produrre spirali continue su piegaferro e combinate, con barre fino a Ø 16 mm. Passo regolabile e raggio di curvatura non limitato dall’attrezzo.
Per:PiegaferroCombinate
Dettagli e compatibilità

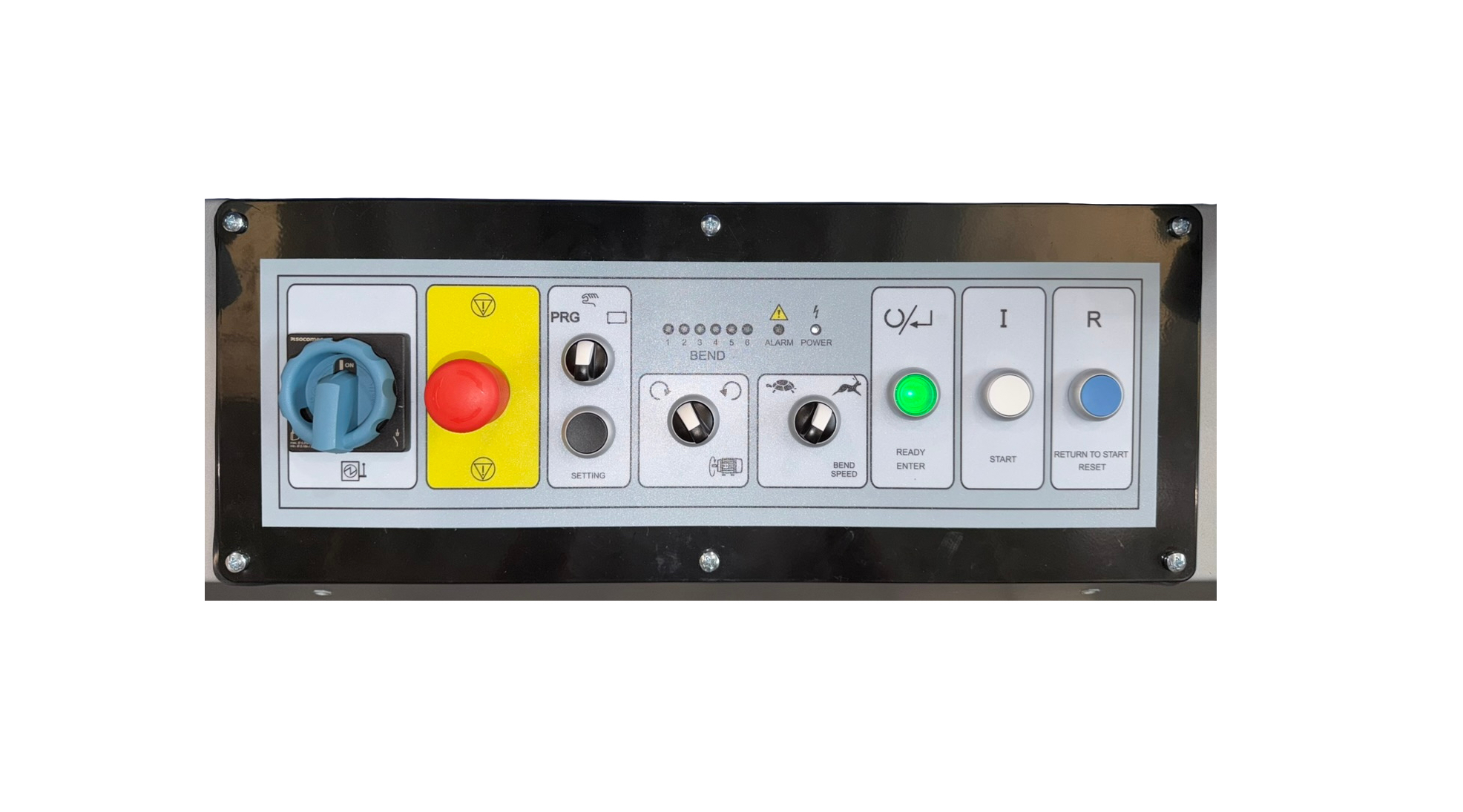

OptionalControllo angoliBasic Angle Control
Scheda elettronica per memorizzare fino a 6 angoli, con lavorazione automatica o manuale. Per macchine trifase; disponibile anche nella versione a due velocità.
Per:PiegaferroCombinate
Dettagli e compatibilità
Angle Control
Pannello elettronico per programmare fino a 10 angoli in sequenza, senza perni di arresto. Consente di passare alla modalità manuale. Per piegaferro e combinate trifase.
Per:PiegaferroCombinate
Dettagli e compatibilitàDi serie CE · Optional extra CEControllo elettricoRelè controllo fasi
Solo versioni trifase: controlla presenza e sequenza delle fasi. Di serie sulle macchine CE, optional sulle versioni extra CE.
Per:CesoiePiegaferroCombinateStaffatrici
Dettagli e compatibilità
OptionalPostazioneBanco modulare con rulli
Piano di deposito e piano a rulli per movimentare il tondo. Base modulare da 2 metri, prolungabile, con piedini regolabili e struttura smontabile. Per tutte le macchine TORO.
Per:CesoiePiegaferroCombinateStaffatriciMacchine per spirali
Dettagli e compatibilità

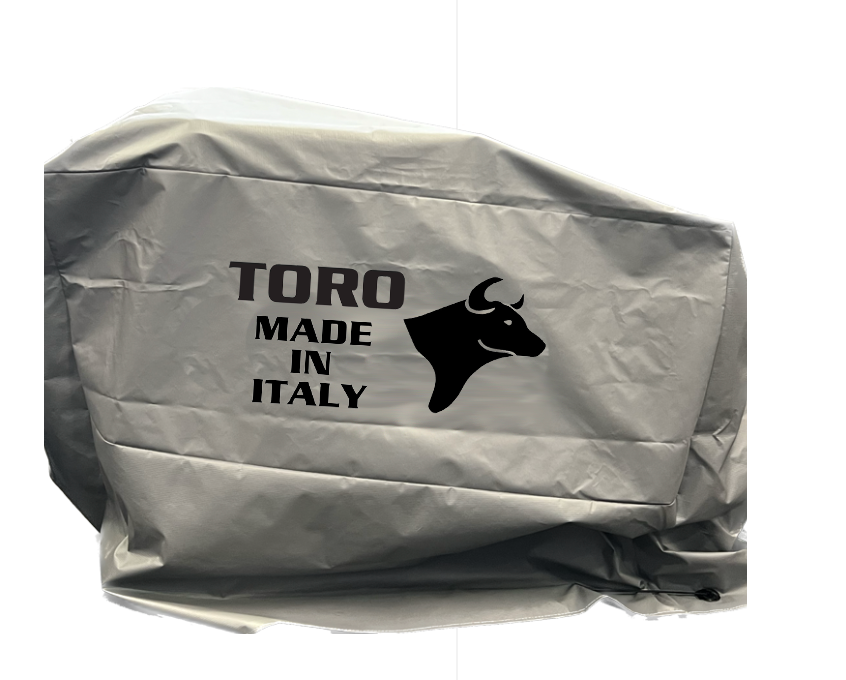

Manutenzione · ExtraProtezioneCopertura macchina
Copertura per tutti i modelli TORO: cesoie, piegaferro, combinate, staffatrici e macchine per spirali. Protegge la macchina durante i periodi di fermo, con dimensioni da scegliere in base al modello.
Per:CesoiePiegaferroCombinateStaffatriciMacchine per spirali
Dettagli e compatibilità
OptionalConfigurazione macchinaMotore a due velocità
Optional per piegaferro e combinate trifase. Permette di adattare la velocità alla lavorazione e richiede il quadro Angle Control oppure Basic Angle Control.
Per:PiegaferroCombinate
Dettagli e compatibilità

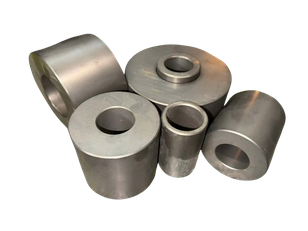

Manutenzione · ExtraConfigurazione macchinaPerni e bussole su misura
Perni e bussole aggiuntivi, realizzabili su misura per esigenze di piega specifiche. Sono extra rispetto al set incluso di serie nel singolo modello.
Per:PiegaferroCombinate
Dettagli e compatibilità

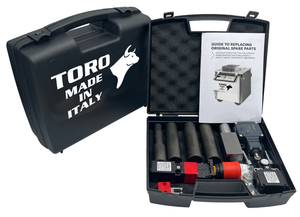

Manutenzione · ExtraConfigurazione macchinaKit ricambi originali · Combinate
Kit di ricambi originali dedicati a cesoie, piegaferro, combinate e ST-16. Composizione e disponibilità dipendono dal modello: indica sempre la matricola nella richiesta.
Per:Combinate
Dettagli e compatibilitàCompatibilità e alimentazione da confermare sul modello specifico.
